Elingue chaîne à 3 ou 4 brins

info Faites votre sélection à travers le site. Cliquez ensuite sur 'Ma demande de prix' afin d'envoyer votre demande via le formulaire. Ajouter le produit
à ma demande de prix

Produit Elingue chaîne à 3 ou 4 brins



Elingues_chaine_a_4_brins

Caractéristiques:

- Les élingues chaîne sont conçues et fabriquées de manière telle que le démontage involontaire de tout composant ne peut se produire.

- Dans un montage d’élingue chaîne, les composants de liaison assemblés mécaniquement doivent avoir une charge maximale d’utilisation (CMU) qui n’est pas inférieure à celle de la (des) chaîne(s) à laquelle (auxquelles) ils sont reliés.

- Chaque élingue est montée avec une plaquette d'identifiation attachée de façon permanente sur la maille de tête sur laquelle sont indiquées : la CMU en tonnes, le nom du fabricant de l’élingue ainsi que l’année et un numéro d’identification.

Afin de pouvoir calculer le prix de l'élingue que vous souhaitez, nous avons besoin des informations suivantes:

1. La charge maximale d'utilisation (CMU) en kg:

Attention, l'angle formé par les brins influence la CMU. Plus l'angle est important, plus la charge que supporte chaque brin est élevée. De manière standard, nous nous basons sur une utilisation de l'élingue avec un angle de 90°. Si toutefois, une charge sera levée avec un angle supérieur, veuillez nous l'indiquer dans les remarques.

La même CMU est prise en compte pour une élingue à 3 ou à 4 brins.

En exécution standard, nos élingues chaînes sont en GRADE 80 (classe 8). C'est la classe la plus utilisée en raison de son coût inférieur, par rapport à la chaîne de GRADE 100 (classe 10). Si vous le souhaitez, nous pouvons toutefois les confectionner en GRADE 100. Les chaînes GRADE 100 sont plus légères et, pour un même diamètre, la charge maximale d’utilisation (CMU) d’une élingue chaîne GRADE 100 sera supérieure de 25% à celle d’une élingue chaîne GRADE 80, ce qui intéresse beaucoup d'entreprises.

GRADE 80
Diam. chaîne (mm) CMU (kg) Anneau supérieur Dimensions anneau sup.  (mm)
Nominal 90° 120°
6 4480 2360 1700 A312 130 x 75
7 6000 3150 2240 A313 150 x 90
8 8000 4250 3000 A314 170 x 95
10 12 600 6700 4750 A315 200 x 125
13 21200 11200 8000 A317 250 x 150
16 32000 17000 11800 A318 280 x 170
20 50000 26500 19000 A319 300 x 200
22 60000 31500 22400 A320 300 x 200
26 84000 44500 31500 A322 400 x 250
32 126000 67000 47500 A323 400 x 250

GRADE 100
Diam. chaîne (mm) CMU (kg) Anneau supérieur Dimensions anneau sup.  (mm)
Nominal 90° 120°
6 5600 3000 2120
7 7600 4000 2800 A312BX 135 x 75
8 10000 5300 3750 A312BX 135 x 75
10 16000 8500 6000 A314X 150 x 90
13 26800 14000 10000 A317X 200 x 120
16 40000 21200 15000 A317CX 235 x 120
20 64000 34000 24000 A318X 270 x 150
22 76000 39900 28500 A319X 300 x 160
26 108000 56700 40500

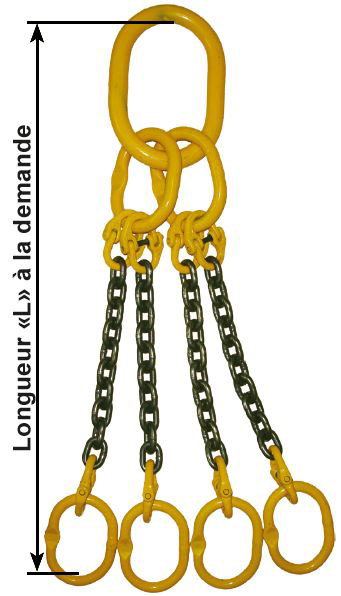

2. La longueur utile L (de fond de boucle à fond de boucle, voir photo ci-dessus);

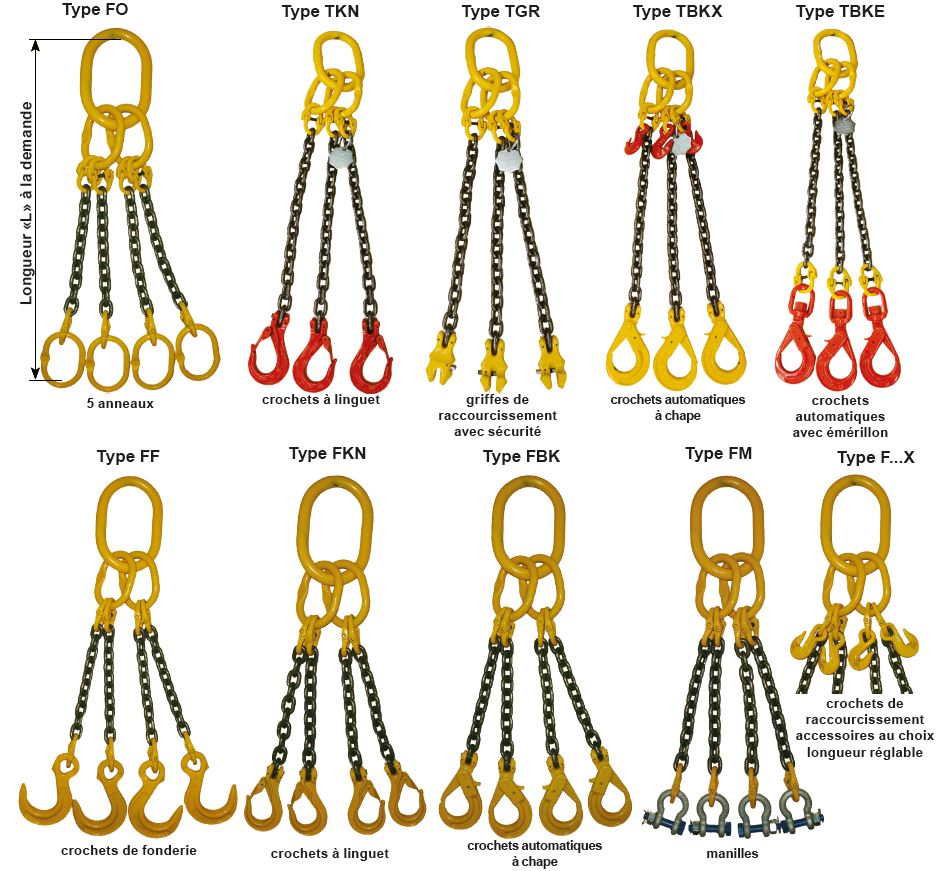

3. Le modèle (type) que vous souhaitez parmi les configurations suivantes:

Elingues_chaine_a_3_ou_4_brinsPlus

La conception et la fabrication des élingues chaîne (classe 80) sont conformes à la Norme EN 818-4 et aux Exigences Essentielles de sécurité des Directives Machines 2006/42/CE.

Les produits de fabrication sont fournis avec un certificat de conformité CE et, sur demande, avec une réception par un organisme agréé.
