Pince lèves-tôle NX

Faites votre sélection à travers le site. Cliquez ensuite sur 'Ma demande de prix' afin d'envoyer votre demande via le formulaire. Câblerie Bâcherie Lemmens S.A.

Produit Pince lèves-tôle NX

Zoning de Damré
Rue du Roua, 48
B-4140 Sprimont (BELGIQUE)

Tél: +32 (0) 4 388 14 96
Fax: +32 (0) 4 388 33 35
TVA: BE 0419.991.390
E-mail: info@lemmens-cables.be

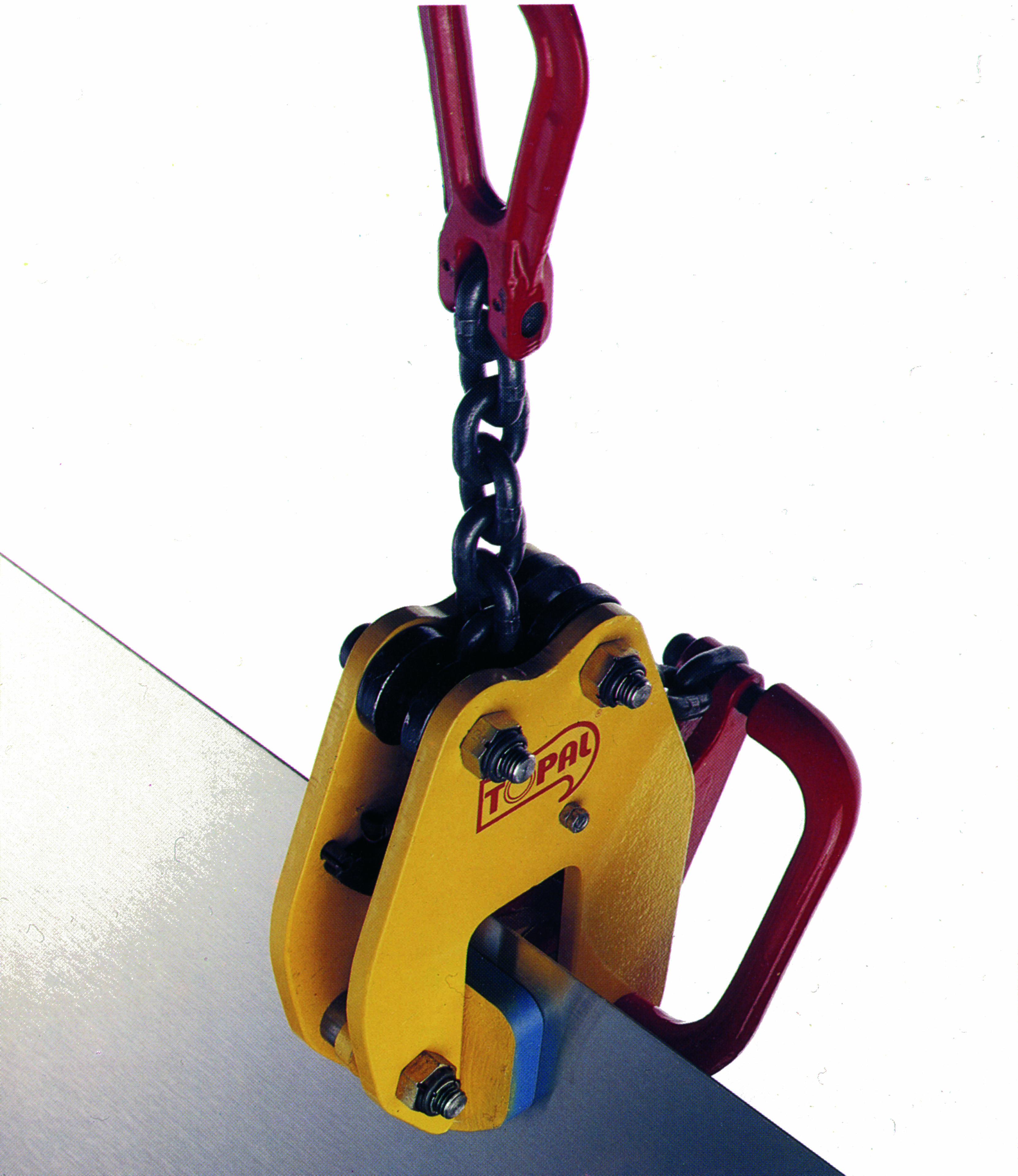

Pince_NX_leve-toles Pince pour le levage et le basculement de pièces lisses ou polies telles que des plaques en acier inoxydable, en aluminium, en bois, en marbre, en verre, en plastique,…





Caractéristiques principales:

  • Equipée de mors articulés recouverts de polyuréthane pour ne pas laisser de traces.
  • Pourvue d’un système de gâchette breveté pour être certain que la pince est correctement verrouillée.
  • Munie d’une poignée pour une prise en main aisée.
  • Serrage proportionnel afin de limiter le risque de dommage à la charge.
  • 3 modèles réglables sont disponibles au pas de 20 mm.
  • Equipée d’une chaîne pour plus de souplesse (permettant le basculement).

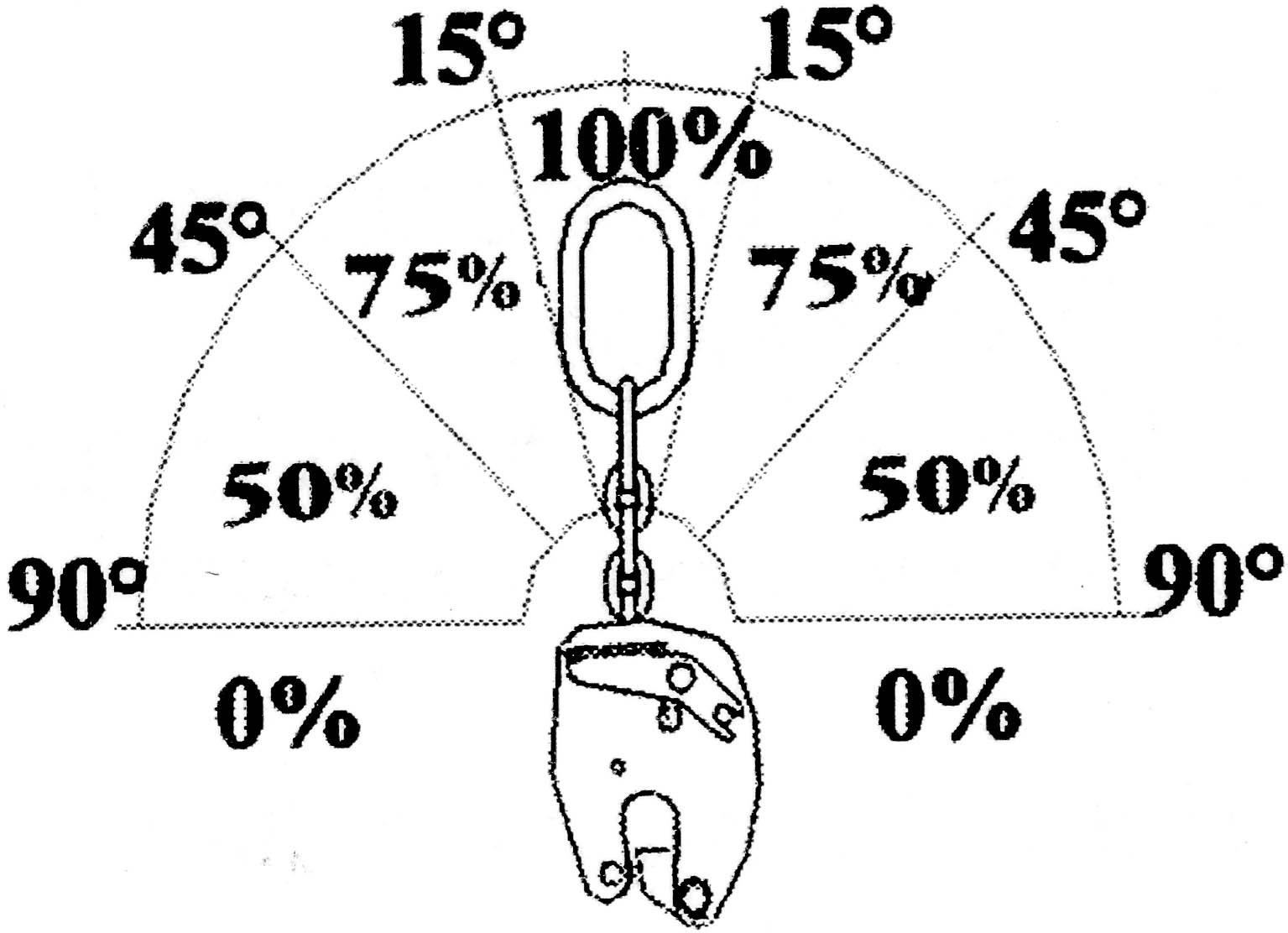

Fonction de levage Fonction de basculement Fonction de levage de charges en position verticale à l'aide de 2 pinces sans palonnier
Pince_NX_leve-toles Pince_NX_leve-toles Pince_NX_leve-toles

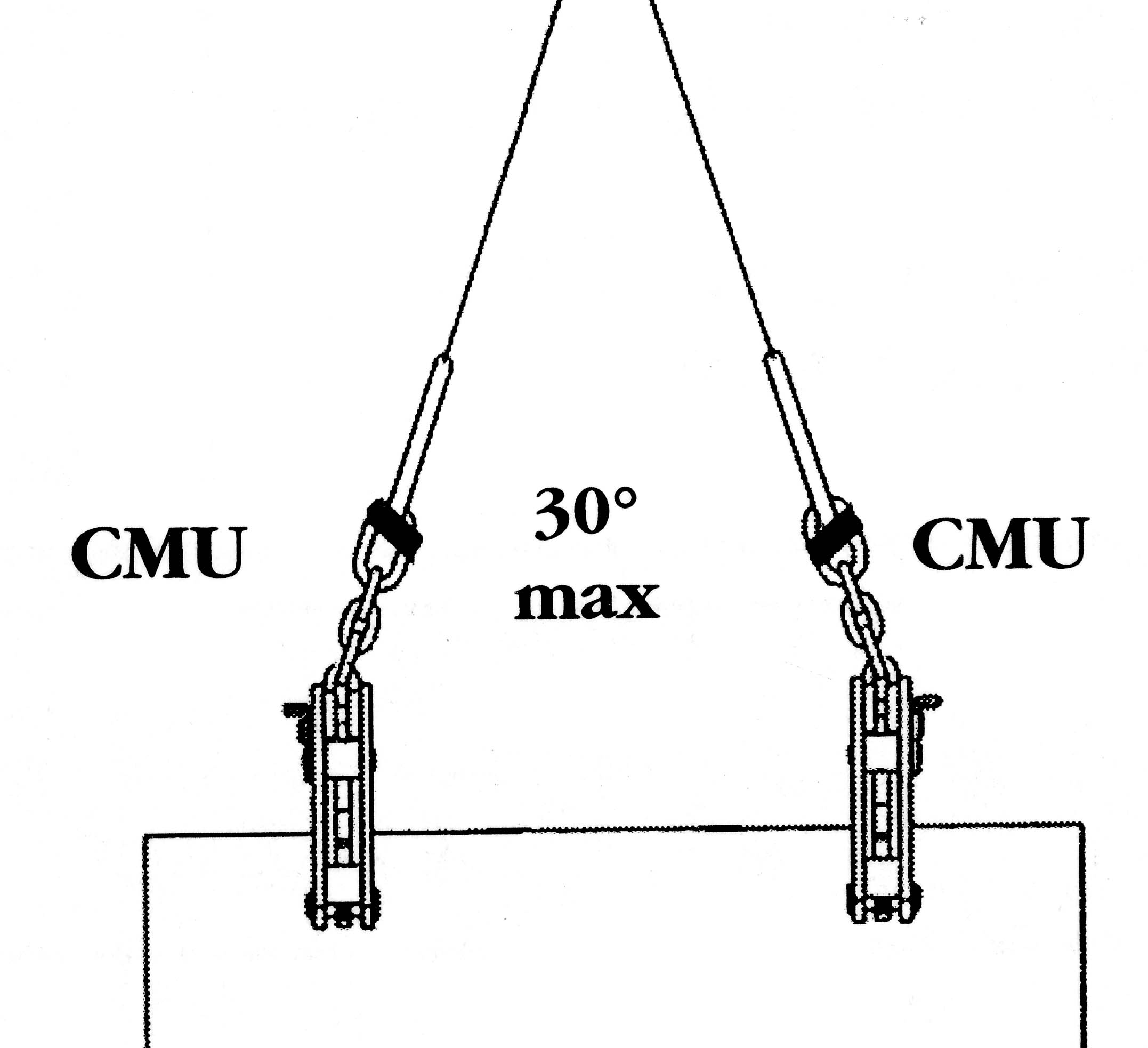

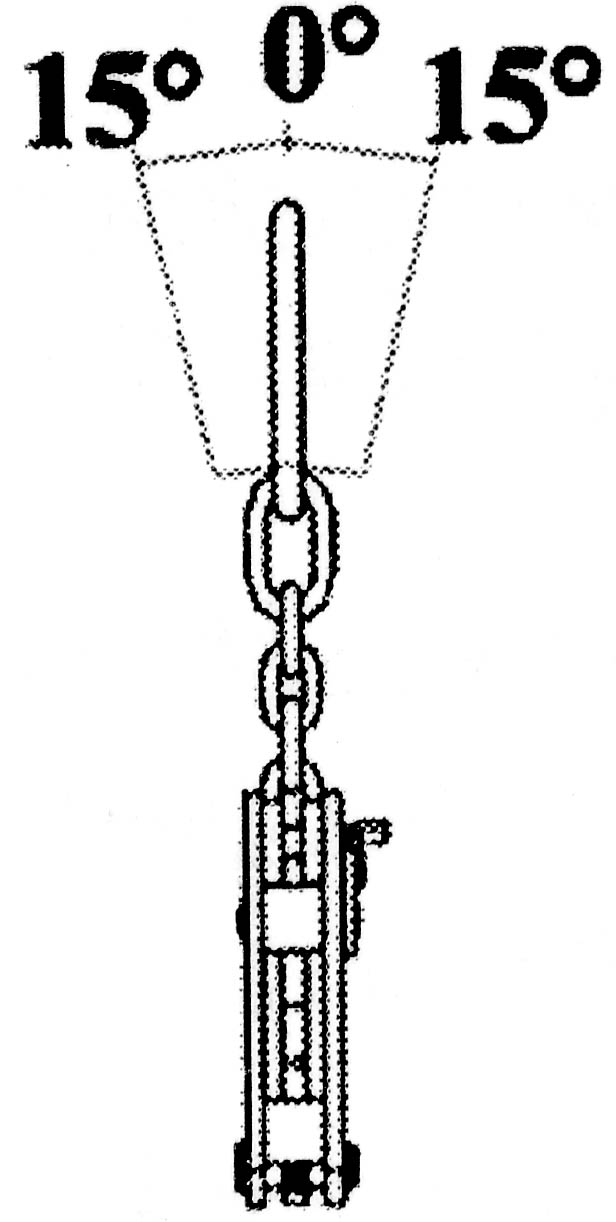

Ne pas dépasser l’angle admis de 15° entre la chaîne et le plan des flasques. Pour cette application, la charge maximale d’utilisation de la pince est divisée par 2. Ne pas dépasser 30° d’angle d’élingage.

Données techniques:

Réf. CMU (kg) Diam. chaîne (mm) Poids (kg)
NX05 0-20 500 7 5,4
NXR05 0-100 500 7 6,5
NXR05 20-120 500 7 6,6
NXR05 40-140 500 7 7
NX1,5 0-30 1500 10 11

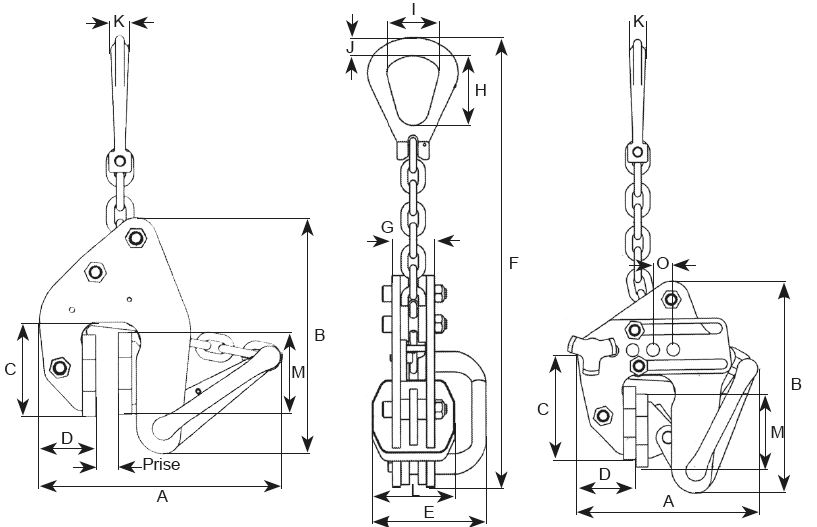

Dimensions:

Pince_NX_leve-toles_schema
Prise (mm) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) I (mm) J (mm) K (mm) L (mm) M (mm) O (mm)
mini maxi mini maxi mini maxi
0 20 170 214 208 82 50 113 370 445 42 72 41 13 10,5 80 70 -
0 100 179 302 208 82 58 113 370 445 58 72 41 13 10,5 80 70 20
20 120 200 320 208 82 58 113 370 445 58 72 41 13 10,5 80 70 20
40 140 216 342 208 82 58 113 370 445 58 72 41 13 10,5 80 70 20
0 30 221 285 208 104 56 113 490 588 56 88 50 16,5 16 100 90 -
