Sangles plates avec attaches coulissantes
Faites votre sélection à travers le site. Cliquez ensuite sur 'Ma demande de prix' afin d'envoyer votre demande via le formulaire. Câblerie Bâcherie Lemmens S.A.
Produit Sangles plates avec attaches coulissantes
Zoning de Damré
Rue du Roua, 48
B-4140 Sprimont (BELGIQUE)
Tél: +32 (0) 4 388 14 96
Fax: +32 (0) 4 388 33 35
TVA: BE 0419.991.390
E-mail: info@lemmens-cables.be
 |
Coefficient de sécurité: 7 La couleur de l’élingue-textile ou sangle, est fonction de la charge maximale d'utilisation (CMU). |
Données techniques:

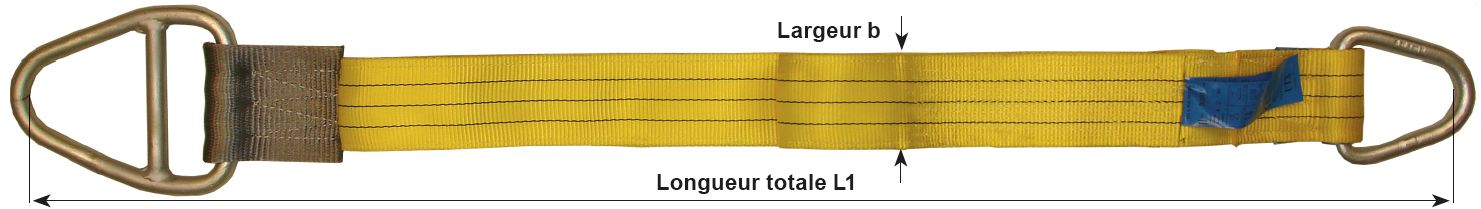

Afin de pouvoir vous remettre un prix, nous avons besoin de connaître la CMU et la longueur utile L1 (de fond de boucle à fond de boucle) de la sangle que vous souhaitez.
| CMU en fonction du mode d'élingage | ||||||||
| Brin droit | Nœud coulant | Elinguage en U avec angle d'inclinaison | ||||||
| 0° à 7° | 7° à 45° | 45° à 60° | ||||||
 |
 |
 |
 |
 |
||||
| Coefficient | ||||||||
| Réf. | CMU | Couleur | b (mm) | 100% | 80%* | 200% | 140% | 100% |
| SALFD10 | 1 t | violet | 30 | 1 t | 0,8 t | 2 t | 1,4 t | 1 t |
| SALFD20 | 2 t | vert | 60 | 2 t | 1,6 t | 4 t | 2,8 t | 2 t |
| SALFD30 | 3 t | jaune | 90 | 3 t | 2, 4t | 6 t | 4,2 t | 3 t |
| SALFD40 | 4 t | gris | 120 | 4 t | 3,2 t | 8 t | 5,6 t | 4 t |
| SALFD50 | 5 t | rouge | 150 | 5 t | 4 t | 10 t | 7 t | 5 t |
| SALFD60 | 6 t | brun | 180 | 6 t | 4,8 t | 12 t | 8,4 t | 6 t |
| SALFD70 | 8 t | bleu | 240 | 8 t | 6,4 t | 16 t | 11,2 t | 8 t |
| SALFD100 | 10 t | orange | 300 | 10 t | 8 t | 20 t | 14 t | 10 t |

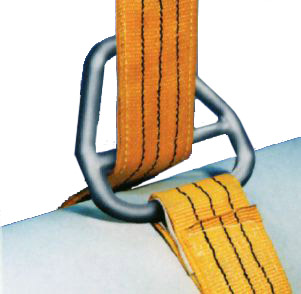

Dimensions de l'anneau:
 |
Réf. | D(mm) | H(mm) | L(mm) | P(mm) | S(mm) | Q(mm) |
| SALFD10 | 50 | 80 | 80 | 25 | 30 | 12 | |
| SALFD20 | 40 | 115 | 115 | 40 | 60 | 16 | |
| SALFD30 | 70 | 160 | 160 | 55 | 90 | 20 | |
| SALFD40 | 80 | 200 | 200 | 55 | 120 | 23 | |
| SALFD50 | 90 | 240 | 240 | 80 | 150 | 26 | |
| SALFD60 | 90 | 284 | 284 | 80 | 180 | 28 | |
| SALFD80 | 120 | 370 | 370 | 90 | 240 | 32 | |
| SALFD100 | 120 | 424 | 424 | 100 | 300 | 35 |
Options:
En cas de charges abrasives et/ou tranchantes, il faut impérativement recouvrir votre sangle d'une protection. Il en existe plusieurs modèles:
- En polyuréthane;
- En PVC/polyester (la plus économique);
- Protection spéciale FLEXOCLIP.
Chaque sangle est pourvue d’une étiquette cousue à l’intérieure de la boucle reprenant:
- La certification label VGS.
- Le marquage CE ainsi que la conformité aux Exigences Essentielles de sécurité des Directives Machines 2006/42/CE
- Un numéro de série.
- Un tableau des charges et une notice d’utilisation.
- La CMU et la longueur de la sangle.
Remarque: la CMU est indiquée par le nombre de lignes noires présentes sur toute la longueur (1 ligne noire = 1 tonne).
Consignes d'utilisation d'une sangle plate de levage:
|
(1)
|
(2)
|
(3)
|
(4)
|
(5)
|
|
(6)
|
(7)
|
(8)
|
(1) Ne jamais travailler en surcharge et toujours vérifier les températures d’utilisation.
(2) La sangle doit toujours être examinée avant chaque utilisation.
(3) Toujours vérifier l’angle de levage.
(4) Toujours utiliser une protection en cas de levage d’objets pouvant abîmer la sangle.
(5) Ne pas mettre la sangle en contact avec des produits chimiques pouvant la détériorer.
(6) Ne jamais traîner la charge sous la sangle.
(7) Ne jamais faire de nœud dans la sangle ou entre deux sangles.
(8) Ne jamais travailler avec des sangles en mauvais état.
