Anneau mâle galvanisé DIN 580

Faites votre sélection à travers le site. Cliquez ensuite sur 'Ma demande de prix' afin d'envoyer votre demande via le formulaire. Câblerie Bâcherie Lemmens S.A.

Produit Anneau mâle galvanisé DIN 580

Zoning de Damré
Rue du Roua, 48
B-4140 Sprimont (BELGIQUE)

Tél: +32 (0) 4 388 14 96
Fax: +32 (0) 4 388 33 35
TVA: BE 0419.991.390
E-mail: info@lemmens-cables.be

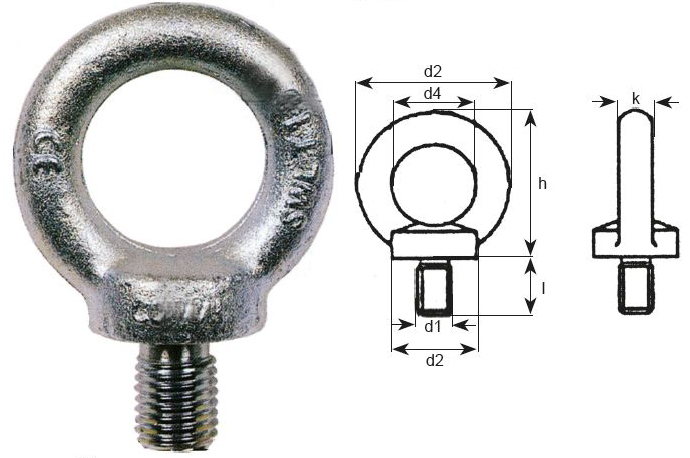

Anneau_male_galvanise_DIN_580

Données techniques:

Charge  de travail max. (t) d1 (mm) d2 (mm) d3 (mm) d4 (mm) h (mm) k (mm) l (mm) Poids/100pc
0,14 M 6 17 28 16 31 6 13 5
0,14 M 8 20 36 20 36 8 13 6
0,23 M 10 25 45 25 54 10 17 11
0,36 M 12 30 54 30 53 12 20,5 18
0,36 M 14 35 63 35 62 14 27 26
0,7 M 16 35 63 35 62 14 27 28
0,7 M 18 40 72 40 71 16 30 45
1,2 M 20 40 72 40 71 16 30 45
1,2 M 22 45 81 45 80,5 18 35 67
1,8 M 24 50 90 50 90 20 36 87
1,8 M 27 50 90 50 90 20 38 88
3,6 M 30 65 108 60 109 24 45 166
3,6 M 33 65 108 60 109 24 45 166
5,1 M 36 75 126 70 128 28 54 265
5,1 M 39 85 144 80 147 32 663 403
7 M 42 85 144 80 147 32 663 403
7 M 45 100 166 90 168 38 68 638
8,6 M 48 100 166 90 168 38 68 638
8,6 M 52 110 184 100 187 42 78 880
11,5 M 56 110 184 100 187 42 78 880
16 M 64 120 206 110 208 48 90 1.240
21 M 72 150 260 140 260 60 100 2.330

Consignes d'utilisation:

Anneaux_DIN_consignes_dutilisation
