Anneau de levage à oeil forgé

Faites votre sélection à travers le site. Cliquez ensuite sur 'Ma demande de prix' afin d'envoyer votre demande via le formulaire. Câblerie Bâcherie Lemmens S.A.

Produit Anneau de levage à oeil forgé

Zoning de Damré
Rue du Roua, 48
B-4140 Sprimont (BELGIQUE)

Tél: +32 (0) 4 388 14 96
Fax: +32 (0) 4 388 33 35
TVA: BE 0419.991.390
E-mail: info@lemmens-cables.be

Anneau_de_levage_a_oeil_forge

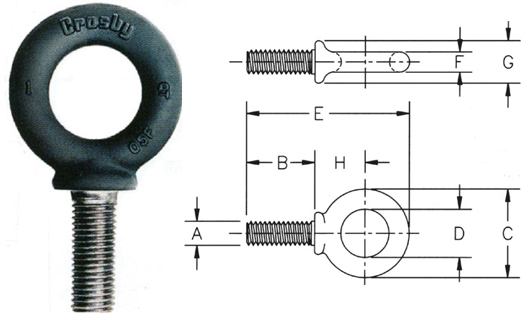

Données techniques:

GRADE 80
S - 279 Filetage UNC
Diam. et longueur de la tige (mm)	CMU (t)	A filetage (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)	Poids (kg)
6,35 x 25,4	0,29	1/4 - 20	25,9	28,7	19,1	58	4,85	13,5	0,02
7,94 x 28,6	0,54	5/16 - 18	29,2	35,1	22,4	69,5	6,35	15	0,04
9,53 x 31,8	0,7	3/8 - 16	32,3	41,1	25,4	78	7,85	17,5	0,06
12,70 x 38,1	1,18	1/2 - 13	38,9	49,5	30,2	94	9,65	23,1	0,12
15,90 x 44,5	2,35	5/8 - 11	45,5	60,5	35,1	113	12,7	28,7	0,24
19,10 x 51,0	3,26	3/4 - 10	52	70	38,1	129	16	35,1	0,43
22,20 x 57,0	4,08	7/8 - 10	58,5	82,5	44,5	149	19,1	39,6	0,7
25,40 x 63,5	6,03	1 - 8	65,5	95,5	51	169	22,4	46	1,1
31,80 x 76,0	9,52	1 - 1/4 - 7	78,5	114	63,5	202	25,4	58	1,8
38,10 x 89,0	10,8	1 - 1/2 - 6	91,5	140	76	241	31,8	70	3,2
S - 279 Filetage métrique
Filetage de la tige (mm)	CMU (t)	A filetage (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)	Poids (kg)
M 6	0,2	6	13	28,7	19,1	58	4,9	13,5	0,03
M 8	0,4	8	13	35,1	22,4	59,7	6,4	15	0,05
M 10	0,64	10	17	41,1	25,4	78	7,9	17,5	0,08
M 12	1	12	20,5	49,5	30,2	94	9,7	23,1	0,18
M 16	1,8	16	27	60,5	35,1	113	12,7	28,7	0,4
M 20	2,5	20	30	70	38,1	129	16	35,1	0,9
M 24	4	24	36	95,5	51	169	22,4	46	0,95
M 30	6	30	45	114	53,5	202	25,4	58	1,6
M 36	8,5	36	54	140	76	241	31,8	70	2,7

Coefficient de sécurité: 5
