Anneau de levage à double articulations type DSR

Faites votre sélection à travers le site. Cliquez ensuite sur 'Ma demande de prix' afin d'envoyer votre demande via le formulaire. Câblerie Bâcherie Lemmens S.A.

Produit Anneau de levage à double articulations type DSR

Zoning de Damré
Rue du Roua, 48
B-4140 Sprimont (BELGIQUE)

Tél: +32 (0) 4 388 14 96
Fax: +32 (0) 4 388 33 35
TVA: BE 0419.991.390
E-mail: info@lemmens-cables.be



Longueur de la tige filetée de l'anneau de levage type DSR à la demande!

Anneau_de_levage_a_double_articulation_type_DSRPlus

CMU* Diamètre  Poids (kg)
0,05 t M4 (x0,7) 0,3
0,075 t M5 (x0,8) 0,3
0,1 t M6 (x1) 0,3
0,3 t M8 (x1,25) 0,32
0,6 t M10 (x1,50) 0,32
1 t M12 (x1,75) 0,32
1,3 t M14 (x2) 0,83
1,6 t M16 (x2) 0,85
2 t M18 (x2,5) 0,86
2,5 t M20 (x2,5) 0,91
3 t M22 (x2,5) 2,44
4 t M24 (x3) 2,45
5 t M27 (x3) 2,54
6,3 t M30 (x3,5) 2,66
650 LBS UNC 5/16''-18 0,3
1.200 LBS UNC 3/8''-16 0,3
2.200 LBS UNC 1/2''-13 0,3
3.800 LBS UNC 5/8''-11 0,9
5.500 LBS UNC 3/4''-10 0,9
6.600 LBS UNC 7/8''-9 2,5
10.000 LBS UNC 1''-8 2,6

*Coefficient de sécurité : 5

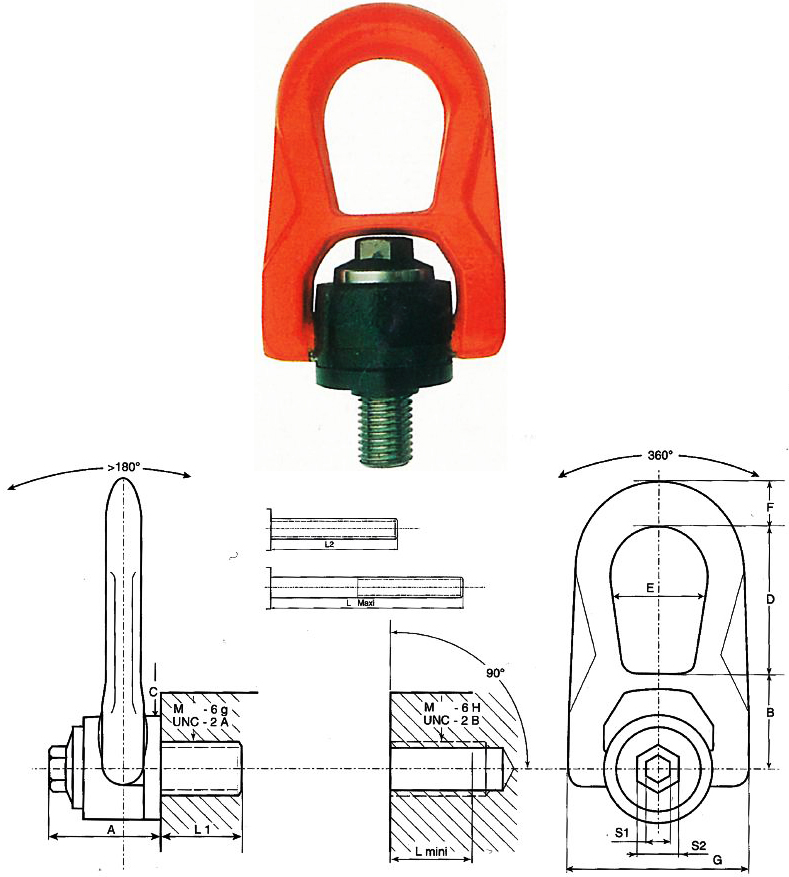

Dimensions:

CMU*    L1 (mm) standard L1 (mm) max* S1 (mm) S2 (mm) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm)
0,05 t 15 179 3 16 33 30 30 38 27 14 53
0,075 t 15 179 4 16 33 30 30 38 27 14 53
0,1 t 15 179 5 16 33 30 30 38 27 14 53
0,3 t 14 179 8 16 33 30 30 38 27 14 53
0,6 t 17 179 8 16 33 30 30 38 27 14 53
1 t 21 179 8 16 33 30 30 38 27 14 53
1,3 t 23 170 8 20 45 42 45 54 38 17 76
1,6 t 27 170 8 20 45 42 45 54 38 17 76
2 t 27 170 8 20 45 42 45 54 38 17 76
2,5 t 30 170 8 20 45 42 45 54 38 17 76
3 t 33 200 14 24 62 55 60 83 55 25 107
4 t 36 200 14 24 62 55 60 83 55 25 107
5 t 40 200 14 24 62 55 60 83 55 25 107
6,3 t 45 200 14 24 62 55 60 83 55 25 107
650LBS 15 179 5/16’’ 5/8’’ 33 30 30 38 27 14 53
1.200LBS 17 179 5/16’’ 5/8’’ 33 30 30 38 27 14 53
2.200LBS 21 179 5/16’’ 5/8’’ 33 30 30 38 27 14 53
3.800LBS 24 170 5/16’’ 20 45 42 45 54 38 17 76
5.500LBS 30 170 5/16’’ 20 45 42 45 54 38 17 76
6.600LBS 33 200 9/16’’ 24 62 55 60 83 55 25 107
10.000LBS 36 200 9/16’’ 24 62 55 60 83 55 25 107

* non standard
