Serre-câbles à étrier Crosby G-450

Faites votre sélection à travers le site. Cliquez ensuite sur 'Ma demande de prix' afin d'envoyer votre demande via le formulaire. Câblerie Bâcherie Lemmens S.A.

Produit Serre-câbles à étrier Crosby G-450

Zoning de Damré
Rue du Roua, 48
B-4140 Sprimont (BELGIQUE)

Tél: +32 (0) 4 388 14 96
Fax: +32 (0) 4 388 33 35
TVA: BE 0419.991.390
E-mail: info@lemmens-cables.be



Serre_cable_a_etrier_Crosby_G-450

Serre_cable_a_etrier_Crosby_G-450_cotes

Caractéristiques des serre-câbles à étrier Crosby G-450:

  • En acier galvanisé à chaud afin de résister à la corrosion et à la rouille;
  • Conformes à la norme EN13411:2003.sauf les dimensions 68-72 mm et 85-90 mm;
  • Sur demande: en acier inoxydable (pour câble diamètre 3 à 16mm).

Données techniques:

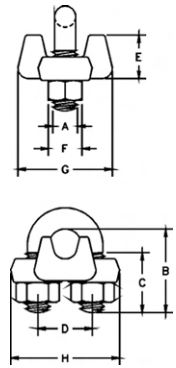

Réf. Pour câble diam. (mm) Cotes (mm)
A B C D E F G H
SC45003 3-4* 5,6 18,3 11,2 11,9 10,4 9,65 20,6 23,9
SC45005 5 6,35 24,6 14,2 15 12,7 11,2 23,9 29,5
SC45006 6-7 7,85 26,2 12,7 19,1 16,8 14,2 30,2 36,6
SC45008 8 9,65 35,1 19,1 22,4 18,3 17,5 33,3 42,9
SC45009 9-10 11,2 38,1 19,1 25,4 23,1 19,1 41,4 49,3
SC45011 11 12,7 47,8 25,4 30,2 26,2 22,4 46 58
SC45012 12-13 12,7 47,8 25,4 30,2 28,7 22,4 48,5 58
SC45014 14-15 14,2 57 31,8 33,3 31 23,9 52,5 63,5
SC45016 16 14,2 60,5 31,8 33,3 34 23,9 52,5 63,5
SC45018 18-20 15,7 70 36,6 38,1 35,8 26,9 57 72
SC45020 22 19,1 79 41,1 44,5 40,4 31,8 62 80,5
SC45024 24-26 19,1 89 46 47,8 45,2 31,8 67 88
SC45028 28-30 19,1 98,5 51 51 48,5 31,8 71,5 91
SC45032 32-34 22,4 108 54 59,4 55,5 36,6 79,5 105
SC45036 36 22,4 118 58 59,4 58,5 36,6 79,5 106
SC45038 38 22,4 125 60,5 66,5 62 36,6 86,5 113
SC45041 41-42 25,4 135 66,5 70 67,5 41,4 92 121
SC45044 44-46 28,7 146 70 77,5 74,5 46 97 134
SC45048 48-52 31,8 164 76 86 77 51 113 149
